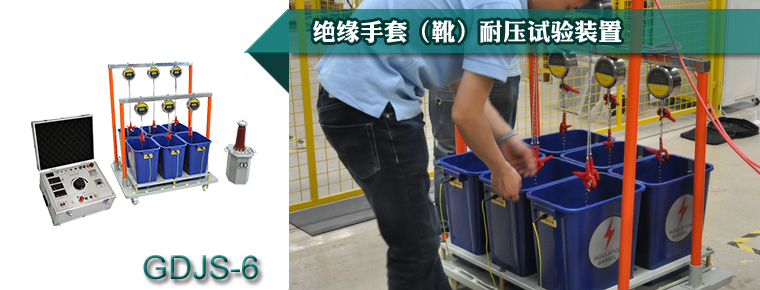

绝缘手套(靴)耐压试验装置

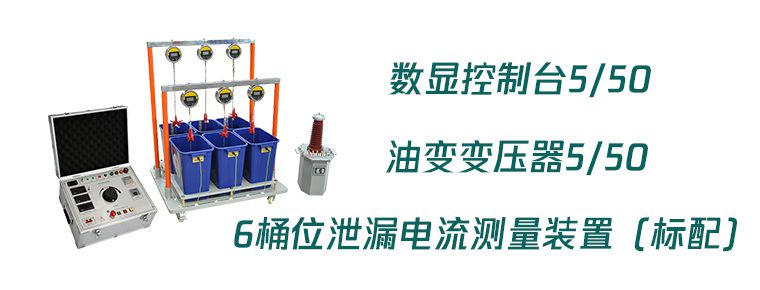

GDJS-6系列 绝缘手套(靴)耐压试验装置

选型



产品概述

GDJS电力安全工器具试验装置是国电西高依照国家电网安监{2005}83号(电力安全工作规程)研发的用于绝缘靴(手套)、绝缘杆批量试验,验电器等的专用设备,有效地解决了以往不规范的测试方法,简化了测试程序,提高了检测速度,减轻了检测强度,保障了检测人员的安全。 绝缘靴和绝缘手套是电力系统操作和检修必备的安全防护用具,DL408《电业安全工作规程》及GB12011-2000《电绝缘鞋通用技术条件》规定了绝缘靴及绝缘手套等常用安全工器具的试验方法和周期。绝缘靴及绝缘手套耐压试验,周期为半年,试验过程中不允许击穿,同时绝缘靴泄漏电流不大于限定值。本装置能可靠地鉴别绝缘手套(靴)和绝缘拉杆的泄漏电流,绝缘老化和工频耐压等参数,可同时检测六只绝缘手套(靴)。

适用范围

广泛应用于电工制造部门、电力运行部门、科研单位和高等院校,对绝缘手套,绝缘靴的批量生产检验与测试。

技术特点
  • 高压电压、电流、低压电流、时间,4路测量方式。
  • 手动操作方式,提高了产品的安全性、可靠性。
  • 实时显示高压电压、高压电流、低压电流和时间,显示直观明了。
  • 具有零位指示、电源指示、工作指示、计时指示、安全紧急按钮等功能
  • 高压电流采用分布式结构,易于维修,任意一路故障不影响试验;
  • 完善的过流保护、零位启动保护、声光语言报警提醒、电源保护开关等功能;
  • 采用新型电流继电器,更精确、更可靠,确保人身及设备安全。

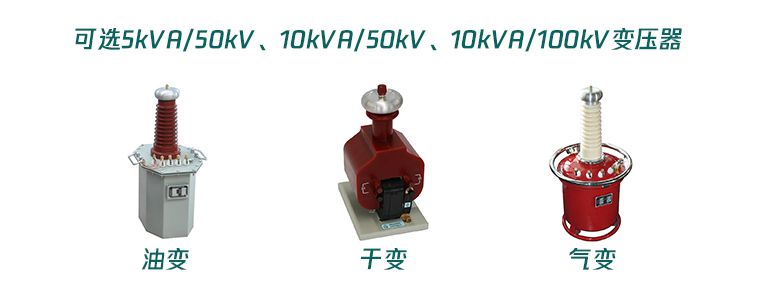

  • 配备串级变压器和双高压变压器,实现不同电压等级的耐压试验。(选配)。
技术参数

型号

试验工位

采样方式

电极种类

GDJS-65

6

毫安表

塑料桶

GDJS-65

6

毫安表

不锈钢

GDJS-85

8

毫安表

塑料桶

GDJS-85

8

毫安表

不锈钢

输入电压

AC 220V ± 10%

低压输出

AC 0-250V

低压电流

0-25 A

输出容量

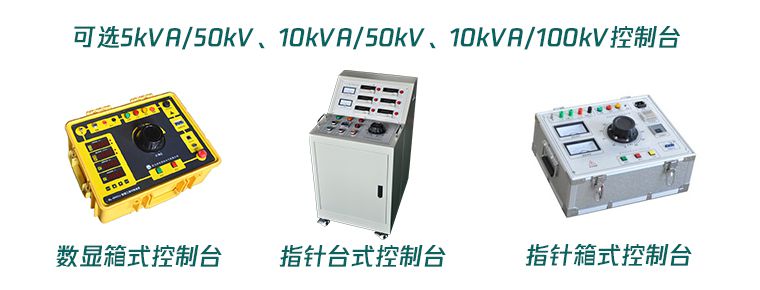

5 kVA( 可按客户要求定制 )

高压电压

0-50 kV

电压测量误差

< ± 1.5%

电流测量误差

< ± 1.5%

高压泄漏电流量程

30.0mA

泄漏电流测量误差

±( 1.5%I+2 个字)

泄漏电流分辩率

0.1mA

计时范围

0-9999s

环境温度

- 20 ℃至 50 ℃
