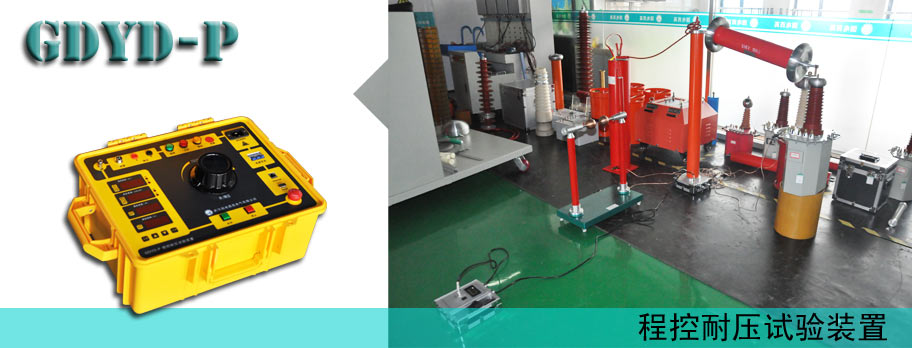

程控耐压试验装置

GDYD-P系列 程控耐压试验装置

选型
程控耐压试验装置
采用标准
  • DL/T 848.2-2004《高压试验装置通用技术条件第2部分:工频高压试验装置》
  • DL/T 474.4-2006《现场绝缘试验实施导则 第4部分:交流耐压试验》
  • DL/T 596-2005《电力设备预防性试验规程》
  • GB1094.1-GB1094.6-96《外壳防护等级》
  • GB2900《电工名词术语》
  • GB/T16927.1~2-1997《高电压试验技术》
  • GB4793-1984《电子测量仪器安全要求》
  • GB191《包装贮运标志》
  • GB/T.311-1997《高压输变电设备的绝缘与配合》
产品概述

GDYD-P系列程控耐压试验装置是国电西高在GDYD-D型和A型的基础上,根据国家最新电力行业标准以及国外的设计理念而设计的、性能先进的新型智能耐压试验设备,它是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。它能检查出那些危险性较大的集中缺陷,对判断电力设备能否继续参加运行具有决定性作用,是保证设备绝缘水平、避免发生绝缘事故的重要手段。用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验,以考核产品的绝缘水平,发现被试品的绝缘缺陷,衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。

可等同或替代以下产品名
数显耐压装置、耐压试验装置、高压试验装置、手动控制箱、操作台、耐压控制箱、耐压装置、过电压装置、工频耐压试验、工频耐压试验装置、数字耐压试验装置、程控绝缘耐压装置、试验变压器、耐压机、全自动工频耐压控制(箱)台、工频耐压控制台、全自动工频耐压控制箱、工频耐压控制箱
产品特点
  • 可根据用户要求配置油浸式、干式或者SF6气体式等各种试验变压器。
  • 高分辨率LED数码管显示,读数更直观,准确。
  • 高压电压、电流、低压电流、时间4路测量方式,高精度传感器和高性能采集芯片。
  • 全键盘操作方式,所有功能均可通过按键设定,提高了产品的安全性、可靠性。
  • 实时显示高压电压、高压电流、低压电流和时间,显示直观明了。
  • 完善的过压、过流保护,任意设定过压保护、高压电流上限、低压电流上限和计时时间。
  • 超过设定高压电流或低压电流时自动切断电压输出,并发生声光报警。
  • 超过设定过压保护值时控制箱自动发出声光报警但不切断高压输出,保护试品和设备。
  • 具有零位保护功能,回零确定后才可进行试验,安全可靠。
  • 支持交直流两用功能,AC/DC显示一键切换。
  • 高压电流双量程,mA和uA任意切换,在小电流时显示更精确。(选配)
  • 配备串级变压器和双高压变压器,实现不同电压等级的耐压试验。(选配)
  • 配备上位机软件可与PC机进行通信,方便数据处理和分析。(选配)
  • 支持网络功能,可远程查阅数据(选配)
  • 还可定做电压微调功能,用于互感器校验系统的升压升流精密调节。(选配)
主要技术参数:
  • 输入电压:AC 220(380)V 可选
  • 低压输出:AC 0-250(430)V
  • 低压电流: 0-5/10/15/50A(可按客户要求定制)
  • 输出容量: 0-3/5/10/15 kVA(可按客户要求定制)
  • 高压电压: 0-50/100/150/200 kV(可按客户要求定制)
  • 高压电流: 0-50/100/150/200/500/1000/2000mA(可按客户要求定制)
  • 计时范围:0-9999S
  • 环境温度:-20℃至50℃
  • 电压精度 ≤1.5% ±1个字(F.S)
  • 电流精度 ≤1.5% ±1个字(F.S)
常规参数见下表:
控制箱(台) 参数:
型号规格 容量 输 入 电 源 输  出 电 压 重量( kg )
  相数 ( V ) ( A ) ( V ) ( A )
GDYD -P -2/220 2 LN 220 9.1 0-250 8 14
GDYD -P -3/220 3 LN 220 13.6 0-250 12 16
GDYD -P -5/220 5 LN 220 22.7 0-250 20 18
GDYD -P -10/220 10 LN 220 45.5 0-250 40 80
GDYD -P -15/400 15 AB 380 39.5 0-430 34.9 90
GDYD -P -20/400 20 ABN 380 50 0-430 46.5 100
GDYD -P -25/400 25 ABN 380 62.5 0-430 58.1 120
GDYD -P -30/400 30 ABN 380 75 0-430 69.7 140
GDYD -P -50/400 50 ABN 380 125 0-430 116.2 160
GDYD -P -100/400 100 ABN 380 250 0-430 232.5 250
说明: 1 、 如有特殊参数要求,可按用户的技术参数进行设计制作。
      2 、 输出容量为 5kVA 以下(含 5kVA )时控制部分为箱式,其它都为台式。
试验变压器参数
规格 容量 低压侧 高压侧 高压侧(交直流变压器) 测量变比 30 分钟温升 阻抗电压 空载电流 重量
电压 电流 交流输出 直流输出
kVA V A 电压 kV 电流 电压 kV 电流 kg
1.5/50 1.5 200 7.5 50 30 70 21.4 500 10 10 <4 19.5
3/50 3 200 15 50 60 70 42.9 500 10 10 <4 27
5/50 5 200 25 50 100 70 71.4 500 10 10 <4 52
10/50 10 200 50 50 200 70 142.9 500 10 10 <4 80
15/50 15 400 37.5 50 300 70 214.3 500 10 8 <4 120
20/50 20 400 50 50 400 70 285.7 500 10 8 <4 140
30/50 30 400 75 50 600 70 428.6 500 10 8 <4 155
50/50 50 400 125 50 1000 70 714.3 500 10 8 <4 184
10/100 10 200 50 100 100 140 71.4 1000 10 10 <4 135
15/100 15 400 37.5 100 150 140 107.1 1000 10 8 <4 150
20/100 20 400 50 100 200 140 142.9 1000 10 8 <4 215
30/100 30 400 75 100 300 140 214.3 1000 10 8 <4 250
50/100 50 400 125 100 500 140 357.1 1000 10 8 <4 290
10/150 10 200 50 100 66.7 140 47.6 1500 10 10 <4 180
15/150 15 400 37.5 150 100 210 71.4 1500 10 8 <4 200
20/150 30 400 50 150 133.3 210 95.2 1500 10 8 <4 220
30/150 30 400 75 150 200 210 142.9 1500 10 8 <4 280
50/150 50 400 125 150 333.3 210 238.1 1500 10 8 <4 340
说明: 1 、如有特殊参数要求,可按用户的技术参数进行设计制作。
      2 、上表的重量以油浸式 试验变压器 为例,干式试验变压器和充气式试验变压器稍有不同。
可选配件(根据配置不同选配)
  • 1.交直流分压器:50、100、150、200kV
  • 保护球隙:Q—50、100、150、200、250、500
  • 直流微安表:1999uA
  • 放电棒:70、140、210kV
  • 保护水阻
  • 高压滤波电容:0.01μF~0.1μF,40~300kV
  • 电力专用测试线包
  • 折叠式小推车: 150、300型
  • 绝缘支架: 50、100、200、300kV
  • 标准试油杯: 400ml
  • 高压验电器: 10、35kV
