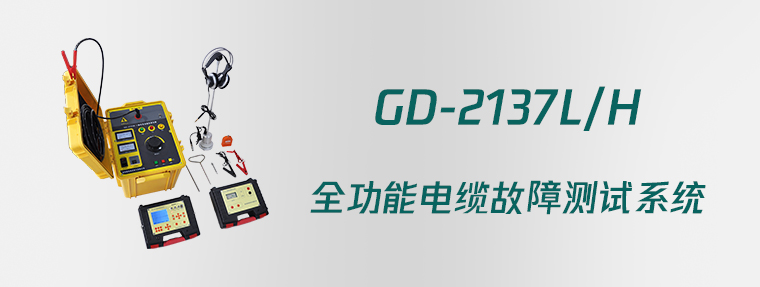

GD-2137L全功能电缆故障测试系统
产品概述

电力的输送和有线通信的畅通有赖于电缆线路的正常运行。一旦线路发生故障,就会造成电力以及通信的中断,及时查出故障并迅速予以排除,就会避免造成很大的经济损失和不良的社会影响。新一代便携式综合测试仪,集成测距、定点、路径探测功能。设备数量、体积、重量大幅缩减,功能强大,简单易用,小巧便携,是国电西高精心研发的传统设备的换代产品。能对电缆的高阻闪络故障,高低阻性的接地,短路和电缆的断线,接触不良等故障进行测试,若配备声磁法定点仪,可准确测定故障点的精确位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。

产品组成

GD-2133M电力电缆故障综合测试仪(以下简称主机)

GD-2132T电缆路径探测信号发生器(以下简称信号发生器)

主机有以下功能:
  • 功能全面
    • 低压脉冲故障测距
    • 脉冲电流故障测距
    • 声磁同步精确定点
    • 电缆路径探测
  • 故障测距功能:
    • 低压脉冲法:适用于低阻、短路、断线故障的精确测距。
    • 脉冲电流法:适用于高阻、闪络型故障的测距,使用电流耦合器从地线上采集信号,与高压部分隔离,安全可靠。
  • 精确定点功能:
    • 声磁同步接收,抗干扰能力强。
    • 声磁信号波形显示,信号和噪声易于区分。
    • 光标测量声磁延时,精确判断故障点的远近。
    • 可根据磁场波形的初始极性,在定点的同时进行路径探测。
  • 路径探测功能:
    • 信号发生器:
      •      大容量锂离子电池供电,摆脱市电束缚。
      •      全自动功率匹配和保护,无需人工调整。
      •      较大功率输出。
    • 音峰/音谷法路径探测。
    • 信号幅值显示。
    • 可进行80%法或45°法测深。
  • 大屏幕液晶显示,界面友好、简单易用。
  • SD卡存储测试波形,存储容量大,可导入计算机进行存档、分析和打印。
  • 内置大容量锂离子电池供电,配快速充电器。
  • 电源管理:根据不同功能开启不同的电源通路,尽量减小功耗;若15分钟没有任何操作,仪器将自动关机;电池欠压时也将自动关机,以保护电池。
  • 集成化设备,小巧便携。
技术指标(M为主机,T为信号发生器,M&T为共同特性)
  • 测距功能(M):
    • 测距模式:低压脉冲、脉冲电流。
    • 采样频率:100MHz。
    • 分辨率:低压脉冲模式1m;脉冲电流模式4m。
    • 低压脉冲模式发射电压:30V。
    • 测距范围:30km。
    • 盲区:2m。
  • 声磁同步定点功能(M):
    • 声音信号通频带:中心频率400Hz,带宽200Hz。
    • 信号增益:80dB。
    • 定点精度:0.1m。
  • 路径探测功能(M):
    • 接收频率:1kHz。
    • 增益:80dB。
  • 路径探测信号发生器(T):
    • 发射频率:1kHz。
    • 发射功率:≥3.5W。
    • 输出特性:开路电压≥100Vp-p;短路电流≥300mA;根据实际负载全自动匹配;自动短路保护。 电源:
    • 电池(M&T):内置锂离子电池组,标称电压7.4V,容量3000mAH。
    • 功耗:主机(M)400mA,可连续使用时间>6小时;信号发生器(T)500mA。可连续使用时间>5小时;
    • 充电器(M&T):输入AC220V±10%,50Hz;标称输出8.4V,DC1A。
    • 充电时间(M&T):<4小时。
  • 显示方式:主机(M)320×240点阵大屏幕液晶;信号发生器(T):表头。
  • 体积(M&T):270mm×220mm×80mm。
  • 质量:主机(M)1.5kg;信号发生器(T)1.5kg。
  • 使用条件(M&T):温度:-10℃-40℃,湿度5-90%RH,海拔<4500m。



GD-2131L一体化直流高压发生器

功能特点

  • 一体化设计,储能电容器内置,无高压外露。
  • 高压输出直接接至故障电缆,操作安全,接线简便。
  • 多重安全防护,高压零位启动,断电后自动释放高压电容储能。
  • 多种工作方式:输出直流高压, 连续可调。
  • 体积小、重量轻,便于携带。
主要参数
  • 输出电压:DC 0-16kV可调
  • 最大储能:1024J,8uF
  • 额定功率:1000VA
  • 直闪电压:16kV
  • 直闪电流:65mA
  • 最大脉冲电流:500mA
  • 放电方式:直流高压、单次、周期。
  • 周期放电频率:3-6秒。
  • 电源:交流220V,50Hz
  • 绝缘等级:A级
  • 环境温湿度:0~40oC <75%RH
  • 海拔高度:<1000m
  • 体积::460mm×380mm×380mm
  • 质量: 25kg

注:GD-2137H选配GD-2131H 一体化直流高压发生器
