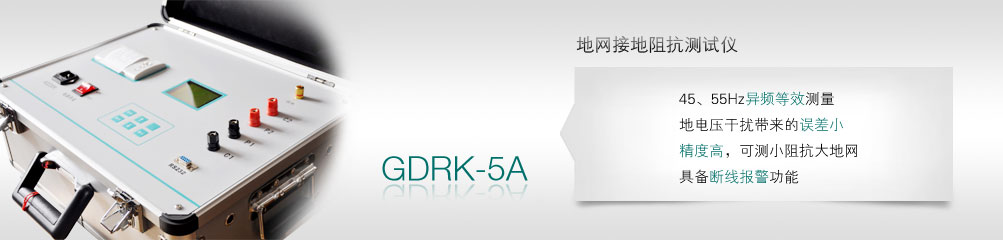

GDRK-5A 地网接地阻抗测试仪

选型

GDRK-5A 地网接地阻抗测试仪适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、转移电位、场区地表电位梯度等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术,能在强干扰环境下准确测得工频50Hz下的数据。测试电流较小(最大5A),不会引起测试时接地装置的电位过高,同时它还具有极强的抗干扰能力,故可以在不停电的情况下进行测量。

  • 测量的工频等效性好。测试电流波形为正弦波,频率与工频之差仅为5Hz,使用45Hz和55Hz两种频率进行测量。
  • 抗地电压干扰能力强。本仪器采用异频法测量,配合现代软硬件滤波技术,使得仪器具有很高的抗干扰性能,测试数据稳定可靠。30V工频干扰电压带来的误差不大于0.002Ω。
  • 精度高。可用来测量接地阻抗很小的大型地网。
  • 功能强大。可测量相关标准规定的接地装置的全部特性参数。不仅可测量接地阻抗,还可测量出电阻分量和电抗分量。
  • 可测量现场干扰,方便用户估计测量误差。
  • 具备断线报警功能,避免了错误测量。
  • 操作简单。全中文菜单式操作,直接显示出测量结果。
  • 可保存50组测量数据,且自带微型打印机可现场打印测量结果。
  • 布线劳动量小,无需大电流线。
  • 本仪器体积小、重量轻,方便携带。
阻抗测量范围 0~200Ω
分辨率 0.001Ω
测量误差 ±(读数×1%+0.002Ω)
抗地电压干扰能力 30V工频干扰电压带来的误差不大于0.002Ω(测试电流不小于3A时)
测试电流波形 正弦波
测试电流频率 45Hz、55Hz双频
最大输出电流 5A
最大输出电压 150V
测量线要求 电流线铜芯截面积≥1.5mm2
电压线铜芯截面积 ≥0.2mm2
供电电源 AC220V±10%,50Hz
使用环境 温度:-10℃~40℃;相对湿度:<90%
外形尺寸 440×350×310
仪器重量 10.5kg

地网接地阻抗测试仪

地网接地阻抗测试仪
