首页>>产品中心>> 其他 >>GDZG-500系列 智能化直流高压发生器
阅读次数:48115

GDZG-500系列 智能化直流高压发生器

选型
直流高压发生器
产品概述
执行标准:
  • IEC 60-1: 1989 高电压试验技术 第一部分:一般试验要求
  • GB/T 16927.1-1997 高电压试验技术 第一部分:一般试验要求
  • IEC 60-1: 1994 高电压试验技术 第二部分:测量系统
  • GB/T 16927.1-1997 高电压试验技术 第二部分:测量系统
  • DL 474.2-92 现场绝缘实验实施导则 直流高电压试验
  • ZBF 24002 现场直流和交流耐压试验电压测量装置的使用导则

GDZG-500系列智能化直流高压发生器是根据中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求,最新研究、设计、制造的,是新时代的科技产品——智能直流高压发生器,是适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验,是新世纪最理想的换代产品。

智能直流高压发生器采用大屏幕的LCD显示器,首创智能接地不良保护及报警功能(接地不良不能升压),测压回路断线保护(电压测量回路断线仪器不能升压),急停按钮,大大提高了操作人员在作业过程中安全性。智能直流高压发生器具有多种保护功能,如:低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。故障取样采用专用的传感器,动作时间为纳秒级,光隔离元件也为纳秒级,动作时间一般在10微秒可完全关断直流主回路。推动信号快速关断保护在输出端采用专用传感器取样,反应时间为纳秒级,通过纳秒级的光隔离元件和纳秒级的模拟开关,全过程在2微秒内将功放电路的推动信号切断,保证在输出短路的情况下不损坏功率器件。

产品特点
  • 体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全,便于野外使用,是新世纪最理想的可靠产品。
  • 采用最先进技术、工艺制造,率先应用最新的PUM智能脉宽调制技术、脉冲串逻辑阵列调制,采用大功率IGBT器件,利用智能技术提智能率,频率高达40kHz,从而使输出高压稳定度更高,波纹系数更小。
  • 首家采用计算机控制技术,在大屏幕的LCD显示器上显示输出直流高压电压、电流、过压整定、计时、接地及各种保护信息。
  • 首创智能接地不良保护及报警功能(接地不良不能升压),测压回路断线保护(高压测量回路断线仪器不能升压),急停按钮,大大提高了操作人员在作业过程中安全性。在特殊情况下还可解除接地不良保护报警功能(如采用发电机作为电源或现场接地不良但仍可试验的情况下。)精度高、测量准确。电压、电流表均为数字显示,电压分辨率为0.1kV,电流分辨率为0.1uA,控制箱上电压表直接显示加在负载试品上的电压值,使用时无需外加分压器,接线简单。仪器具有高、低压端测量泄漏电流,高压端采用圆形屏蔽数字表显示,不怕放电冲击,抗干扰性能好,适合现场使用。
  • 电压调节稳定度高,全量程平滑调压,输出电压调节采用进口单个多圈电位器,升压过程平稳,调节精度高,并设计有粗调和细调功能。电压调节精度优于0.1%,电压、电流测量误差小于1.0%,脉动因数优于0.5%。
  • 增设了高精度75%VDC-1mA的功能,做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键,在做避雷器试验时,当电流升到1000uA时、就打开0.75的按钮,这时电压表、电流表所显示的值就是75%的数据,做完后应立即将升压的旋钮回到零位上,同时将细调电压旋钮回到零位上,并应立即按绿色按钮,切断高压并关闭电源开关。再做其它的试验。
  • 倍压筒可分节结构,现场使用,灵活方便,一机多用,经济实惠。
  • 倍压筒体用德国技术研制;中频变压器经有关专家特殊设计,体积小、容量大。倍压筒体底座内藏△—Y撑脚,即使用时展成Y形,支撑稳定方便,装箱时缩成△形,藏在底座内。
产品参数
规 格 技术参数 60/2 100/2 100/10 160/2 180/2 200/2 250/2 100/200 3/2 200/300 3/2 其 它 等 级
输出电压 (kV) 60 100 100 160 180 200 250 100/200 200/300 600~800kV等合同 定做。
输出电流(mA) 2 2 10 2 2 2 2 3/2 3/2
输出功率(W) 120 200 1000 320 360 400 500 400 600
充电电流 (mA) 3.0 3.0 12.0 3.0 3.0 3.0 3.0 4.5/3.0 4.5/3.0
机箱重量(kg) 4.3 4.3 5.3 4.3 4.3 4.4 4.5 4.5 8.1
倍压筒尺寸(mm) Φ80 ×500 Φ80 ×620 Φ80 ×770 Φ80 ×770 Φ110 ×770 Φ110 ×770 Φ110 ×820 Φ110 ×800 Φ110 ×1350
倍压重量(kg) 6.3 6.8 7.5 7.2 7.2 7.2 7.6 7.5 12.6
高压极性 负电压极性,零电压启动,连续可调。
工作电源 AC 220V±10%;50Hz
电压测量误差 1.0%(满度)±1个字,最高分辨率0.1%kV
电流测量误差 1.0%(满度)±1个字,最高分辨率0.1%uA
过压整定误差 ≤1.0%
0.75切换误差 ≤0.5%
波纹系数 ≤1.0%
电压稳定度 随机波动,电源电压变化±10%时≤0.5%
工作方式 间断使用;额定负载30分钟;1.1倍额定电压使用:10分钟
环境温度 -15℃~50℃
相对湿度 当温度为25℃时,不大于90%(无凝露)
海拔高度 2500米以下

智能直流高压发生器

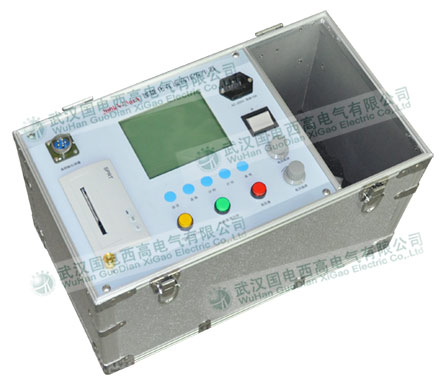

智能带打印功能
