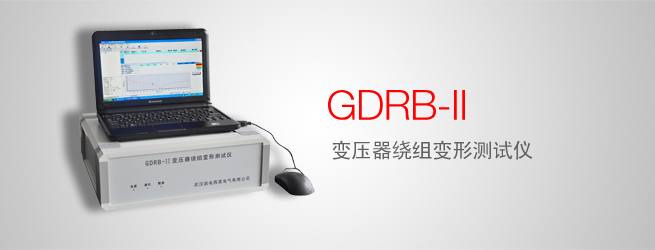

GDRB-II 变压器绕组变形测试仪

问：测量绕组变形是频响法好，还是阻抗法好？
答：频响法容易判断有没有故障，是什么故障。但不容易判断变形的程度。阻抗发不容易判断是什么类型的故障，但是容易判断变形的程度。至于是选择阻抗法还是频响法，还是建议根据实际的需要进行选择。

问：有没有即能用频响法又能用阻抗法测量的仪器？
答：有，我们的GDRB-III 变压器绕组变形测试仪是同时具备两种测量方法。

执行标准：DL/T911-2004

GDRB-II 绕组变形测试仪用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器，电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，在短路电流产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等永久变形现象，这样将严重影响变压器的安全运行。按国家电力行业标准DL/T911－2004采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。

GDRB-II 变压器绕组变形测试仪由测量部分及分析软件部分组成，测量部分是由信号生成及信号测量组成的黑匣子，分析部分由笔记本电脑完成，测量部分通过USB与笔记本电脑连接。

• 不对变压器进行吊罩、拆装的情况下就可以进行测试。
• 使用目前最为流行的扫频法进行测量
• 本仪器可以对6kV以上的变压器进行测量
• 采用分体式结构，测试主机与主控计算机之间采用USB连接，即插即用
• 现场接线简单、使用方便
• 运行视窗操作系统，已鼠标点击选择为主，部分信息可手动输入。
• 测量动态范围宽：－100dB～20dB
• 分析软件功能强大，软件、硬件指标满足国标DL/T911-2004

• 测试主机与PC接口：USB接口。
• 每相测试仅需要一分钟。
• 信号源：仪器自带一个通道信号输出作为扫频的激励信号；信号输出为标准正弦波，信号输出幅 度可以软件调节，最大幅度±10V，信号输出阻抗为50Ω。
• 两个采集通道，一个采集激励信号，一个采集响应信号
• 采集通道输入阻抗：1MΩ
• 外接彩色打印机
• 扫频测量范围：1k－2MHz
• 扫描方式：采用线形分布的扫频测量方式
• 扫描频率精度：信号源输出正弦信号的频率精度不大于0.01%
• 扫频测量频点：1k－2MHz，测量点数2000点
• 测量范围：-100dB-20dB
• 采用Vittal原装机箱
• 符合国家电力行业标准：DL/T911-2004
• 供电：AC220V±10%(50Hz)
• 环境温度：-15℃~+50℃
• 相对湿度：10%~90%

变压器绕组变形测试仪- 检测原理

在较高频率的电压作用下，变压器的每个绕组均可视为一个由线性电阻、电感（互感）、电容等分布参数构成的无源线性双口网络，其内部特性可通过传递函数H(jω)描述，如图1所示。若绕组发生变形，绕组内部的分布电感、电容等参数必然改变，导致其等效网络传递函数H(jω)的零点和极点发生变化，使网络的频率响应特性发生变化。

用频率响应分析法检测变压器绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的差异，判断变压器可能发生的绕组变形。

变压器绕组的幅频响应特性采用图1所示的频率扫描方式获得。连续改变外施正弦波激励源VS的频率f(角频率ω=2πf)，测量在不同频率下的响应端电压V2和激励端电压V1的信号幅值之比，获得指定激励端和响应端情况下绕组的幅频响应曲线。图中：L、K及C分别代表绕组单位长度的分布电感、分布电容及对地分布电容，V1、V2分别为等效网络的激励端电压和响应端电压，VS为正弦波激励信号源电压，RS为信号源输出阻抗，R为匹配电阻。

图1 频率响应分析法的基本检测回路

测得的幅频响应曲线常用对数形式表示，即对电压幅值之比进行如下处理：

H（f）=20Log[V2(f )/V1(f )]

式中：H（f）为频率f时传递函数的模│H(jω)│；V2(f )和V1(f )为频率为 f 时响应端和激励端电压的峰值或有效值│V2(jω)│和│V1(jω)│。

仪器使用方便、现场接线简单。
测试仪器现场接线非常简易，其现场测试示意图如下

变压器绕组变形测试仪-软件特色

• 软件采用windows平台，兼容win9X/windows2000/winXP.
• 可以同时加载6条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参 考结论。
• 软件管理功能强大，充分考虑现场使用的需要，自动保存环境条件参数，以便作变压器绕组变形 诊断时提供依据。测量数据自动存盘、具有彩色打印功能，方便用户出测试报告。
• 软件人性化特点明显，测量的各种条件多为选择项，不用在现场作很多的输入，使用人员更加的 方便。
• 软件智能化程度高，在输入、输出信号连接好之后，只需要按一个键就可以完成所有的测量工 作。
• 软件界面如图，界面简洁直观。
